🔧 Kenapa Kereta NA (Naturally Aspirated) Juga Boleh Ditune? Ramai pemilik kereta fikir bahawa tuning hanya untuk kereta turbo. Tapi hakikatnya, kereta NA (Naturally Aspirated) juga boleh dapat peningkatan prestasi bila dilakukan tuning yang betul dan profesional. ✅ Apa Maksud Kereta NA? Kereta NA bermaksud enjin yang tidak menggunakan turbo atau supercharger. Ia bergantung sepenuhnya kepada keupayaan semula jadi enjin untuk menyedut udara. Contoh model NA popular: Mitsubishi Lancer Toyota Vios Honda City NA Proton Wira 1.5/1.6 ⚙️ Bagaimana Tuning Bantu Kereta NA? Optimize Timing & Fuel Map – Laraskan pemetaan ECU supaya lebih efisien & agresif ikut setup enjin. Throttle Response Lebih Pantas – Hilangkan “lag” bila tekan minyak. Rasa lebih ringan & responsif. RPM Range Lebih Power – Tuning bantu hidupkan semula power band pada RPM pertengahan & tinggi. Naikkan HP & Torque – Walaupun tak banyak macam turbo, peningkatan +5 hingga +15 HP masih boleh dirasa. 📊 Contoh Hasil Tuning NA 🔹 Toyota Vios 1.5 (stok): 89 HP 🔹 Selepas Tuning + Intake + Exhaust: ~98-102 HP Walaupun angka kecil, feeling atas jalan jauh lebih sedap – ringan, laju, dan jimat minyak bila setting betul. ❗ Penting: Bukan Sekadar Remap Saja Tuning untuk NA perlukan: Tuning yang tepat (bukan copy-paste map) Enjin dalam keadaan sihat Minyak & spark plug yang sesuai Kalau tuning asal-asalan, bukan saja tak dapat power – malah risiko knocking pun ada. 🎯 Kesimpulan Jangan pandang rendah pada enjin NA. Dengan setup yang betul + tuning profesional, kereta NA pun boleh jadi lebih sedap dipandu, lebih responsif, dan lebih seronok untuk daily atau weekend drive. 🔧 Berminat untuk tune kereta NA anda? Tinggalkan soalan anda di ruang komen

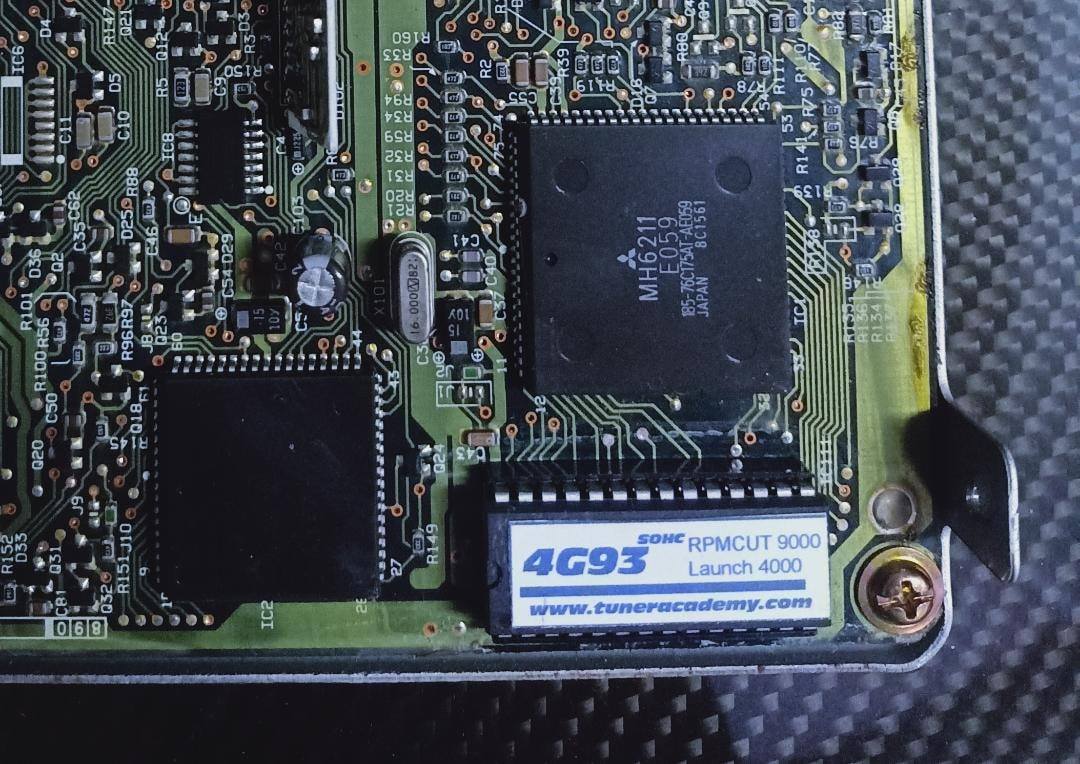

Fungsi penalaan enjin @ tuning enjin secara umumnya adalah kita mahu memastikan bahawa setiap udara yang masuk kedalam enjin di campur dengan bahan api (fuel) pada nisbah yang betul dan bagaimana untuk membakar campuran udara dan bahan api tadi dengan kadar yang tepat (Ignition Timing) bagi memastikan enjin lebih efisyen dan bertenaga serta dapat membantu memanjangkan jangka hayat sesebuah enjin. Istilah Piggyback, Standalone, Rechip, Remap, Reflash dan sebagainya adalah merupakan “alat” dan semua itu mempunyai tujuan yang sama. Pada kali ini, kami memilih Kaedah REMAP ataupun nama lainnya REFLASH untuk dikongsi kepada pembaca sekalian. Remap adalah proses untuk mengubah data yang terkandung dalam ECU seperti data bahan api, data pengaturan pembakaran (ignition timing), Boost Pressure, Throttle Angle, Rev limit, Speed Limit dan sebagainya yang telah sedia ada dalam ECU kenderaan anda. Sejarah Ringkas Ecu – Flash (Re-flash) atau Remap ini “dipanggil” bagi kenderaan keluaran tahun 1996 keatas. Istilah Reflash membawa maksud dalam ECU, terdapat 1 Chip (Flashable Memory) yang mana boleh diubah data melalui alat perantaraan (Interface) kemudiannya ke PC / Laptop. Melalui Remap membolehkan kita untuk mengubah data ECU (dikenali sebagai ‘Peta’ atau “data operasi”) dalam format yang boleh dibaca manusia menggunakan sistem berasaskan definisi XML untuk menterjemahkan data. “Data operasi” inilah yang menyimpan semua maklumat mengenai Fuel System, Ignition Timing dan pelbagai lagi operasi enjin. Alat (Interface) yang biasa digunakan seperti AUTOTUNER, COBB, EcuTek, KESS, KTAG, HP Tuners, Tactrix, EFI Live, Hondata FlashPro dan lain-lain jenama membolehkan kita mengambil “data operasi” enjin tanpa memerlukan alat sokongan lain seperti emanage, aem, unichip dan sebagainya. Terdapat 2 kaedah yang digunakan dalam proses ini; 1) Kaedah Remap melalui Diagnosis Port (OBD2) 2) Kaedah Remap melalui Processor (Direct Inject Processor) Ada kenderaan yang boleh terus diubah data melalui OBD2 seperti Subaru, Mitsubishi EVO 5,6,7,8,9,10, Honda, Toyota, Mazda dan ada juga model kenderaan yang hanya boleh diubah melalui proses Direct Inject Processor seperti kenderaan BMW, Volkswagen dan sebagainya. Ianya bergantung pada pengeluar (Interface) dan ECU yang digunakan. Kelebihan * Tiada potongan wayar yang dilakukan pada wiring enjin anda.* Boleh mengubah data seperti Fuel Mapping, Ignition Timing, REV Limit, Speed Limit dan sebagainya sepertimana tuning sistem Standalone ECU.* Boleh menambah “motorsport futures” seperti Launch Control, Anti Lag, Flatshift dan sebagainya (bergantung kepada jenis ECU)* Menjimatkan Kos. Tidak perlu membeli system “Piggy-back” ataupun Standalone Ecu bagi membolehkan kenderaan di lakukan Tuning. Kekurangan * Kaedah tuning agak leceh kerana setiap perubahan data perlu didalam keadaan enjin tikda hidup. (kebanyakkannya tidak boleh dilakukan secara  “real time tuning”). Setelah selesai transfer data, baru boleh Start enjin dan kemudian ambil data untuk dikenal pasti mana yang perlu diubah. Proses ini berlaku berulang kali hinggalah dapat Target yang diinginkan. Masa yang diperlukan untuk lakukan tuning adalah lama.* Kurang sesuai bagi enjin “hard Modification” kerana terlalu banyak data yang perlu diubah untuk mendapatkan Tune yang baik. Mana satu pilihan anda? Sebagai professional Engine Tuner, kami “excited” untuk memberi “result” yang terbaik kepada pelanggan. Kami selalu memberi penjelasan mengenai pilihan yang bakal diambil oleh pelanggan. Apa jua modifikasi Enjin yang dilakukan, ianya boleh disesuaikan melalui proses Tuning. Namun terdapat “limit” bagi sesebuah ECU untuk mencapai “result” yang diinginkan. Bagi anda yang telah ada ECU yang boleh di tune melalui kaedah Remap dan Enjin anda hanya menukar ke High Flow Air Filter, Sistem Ekzos yang lebih lawas, ataupun saiz turbo yang lebih besar, Reflash / Remap adalah jawapan yang terbaik bagi enjin anda. Namun bila anda “bermain” dengan ” Bolt On Turbo” atau “oversize piston”, high duration Camshaft, High Boost Engine Setup dan menggunakan Racing Fuel kami menasihatkan agar menukarnya kepada sistem Standalone kerana ianya jauh lebih mudah untuk dilakukan dan pastinya ianya menjimatkan masa Tune di Dyno nanti. Kesimpulan. Kaedah remap / reflash ini sesuai digunakan untuk mofifikasi ringan @ stage 1 dan stage 2 sahaja. Untuk heavy modification, standalone ecu adalah pilihan yang terbaik. Jika anda ada sebarang persoalan berkaitan pemilihan ECU dan ECU apa yang sesuai digunakan, sila tinggalkan ruang komen, biar kami bantu bagi memilih ECU terbaik untuk setup enjin anda.

Assalamualaikum dan selamat sejahtera,Diharap pembaca sekalian dalam keadaan sihat dan ceria.Disini saya akan kongsikan serba sedikit ilmu berkenaan AIR FUEL RATIO.Boleh dikatakan ilmu ini penting, kerana ianya berkaitan Campuran Udara dan bahan bakar (petrol) yang masuk kedalam enjin kita, sama ada cukup, kurang atau terlebih. Jika cukup, Alhamdulillah, jika kurang, merbahaya dan boleh merosakkan enjin, dan jika terlebih, kuasa yang dihasilkan oleh enjin akan kurang (drop) dan penggunaan bahan bakar pula yang meningkat. Sebenarnya, saya begitu minat dalam ilmu Air Fuel Ratio ini, sebelum masuk ke Sekolah Teknik lagi, telah pun saya kaji bagaimana untuk untuk mencari Tuning yang sesuai untuk motor honda C70 ayah saya, habis dibuka pasang karburetor, rebore blok, potong sana sini, tune balik sampaila mesin yang ringan dapat dihasilkan dengan tuning yang baik. Sehinggalah ke hari ini pengkajian saya mengenai AIR FUEL RATIO masih belum berakhir, ada sahaja situasi baharu yang diterokai dan semuanya begitu menarik. Perkongsian ilmu disini hanyalah dari apa yang telah saya belajar, mohon maaf terlebih dahulu kepada para Ilmuan diluar sana jika terdapat percanggahan dari sudut ilmu dengan apa yang saya faham, mohon diberi teguran dan pemahaman ilmu yang benar 🙂 . APAKAH AIR FUEL RATIO? Air Fuel Ratio (AFR) adalah nisbah campuran bahan api dan udara yang disalurkan oleh karburetor atau Sistem Electronic Fuel Injection (EFI) kedalam ruang pembakaran enjin. Bagi bahan bakar seperti Petrol, AFR yang paling ideal adalah 14.7 : 1 dengan erti kata lain, atau bahasa mudahnya 14.7 berat udara, 1 berat petrol (boleh rujuk Wiki untuk mengetahui bahan-bahan didalam petrol yang membuatkan ianya ideal) . Setiap bahan bakar mempunyai nisbah campuran bahan api yang berbeza, sebagai contoh : TEST AIR FUEL RATIO Untuk mengetahui apakah AFR yang dihasilkan oleh kenderaan kita, kita perlulah mempunyai alat yang sesuai. Diantaranya adalah Oxygen Sensor dan meter/ indicator. (samada jenis Narrowband atau Wideband) Bagi kenderaan yang menggunakan Sistem Electronic Fuel Injection (EFI), biasanya telah tersedia Oxygen Sensor (jenis narrowband), kita hanya perlu membeli indicator/ meter yang sesuai, buat sedikit wiring dan ambil input signal dari Oxygen Sensor. Tetatpi bacaan yang terhasil dari sensor jenis Narrowband ini tidak tepat seperti mana Wideband AFR Meter yang digunakan secara meluas dalam bidang tuning kenderaan. Contoh meter Air Fuel Ratio (AFR) Wideband Setelah meter dipasang di atas dashboard (tempat yang senang dilihat apabila memandu), pada bacaan meter (bagi meter digital dan analog, bacaan biasanya bermula dari 10.00 hingga ke 20.00 AFR), hidupkan enjin kereta sehingga suhu enjin sampai ke paras cukup panas (biasanya kipas radiator mula pusing) dan lihat bacaan pada meter, biasanya pada keadaan enjin idle iaitu RPM 750 – 1000, bacaan pada meter adalah sekitar 14.7 Jika kita menekan pedal minyak sehingga ke 5000 RPM, AFR akan bermain disekitar ini kerana tiada load (gear tidak dimasukkan) Masukkan gear pertama, seterusnya kedua, kenderaan bergerak dijalan yang mendatar, bukaan throttle 30% (pedal minyak ditekan dari 0% hingga 30% ,biasanya nilai AFR disekitar 14.7. ini kerana Load yang ringan dan tidak memerlukan penggunaan bahan api yang banyak. Pada gear ketiga, keaadaan jalan mendatar tekan pedal minyak dari 0% hingga 100% , lihat bacaan pada meter AFR, biarkan kaeadaan throttle buka 100% sehingga ke redline (RPM 6500 – 9500 biasanya bagi enjin kereta) pada saat ini anda perlu behati-hati kerana pergerakan kereta makin laju, dan perlu melihat meter AFR, dan kelajuan boleh mencecah melebihi 160km/j bagi sesetengah kereta pada gear ketiga. Biasanya bacaan pada gear ketiga dari 14 – 11 Yang membezakannya adalah nilainya berubah sama ada bacaan AFR 12 pada awal RPM (1500-4000) naik ke 16 dari RPM 4000 – 6000 dan turun semula ke 12 dari RPM 6000 hingga ke redline atau pun “wave pattern” AFR yang sebaliknya belaku. Teruskan memandu pada gear keempat, seterusnya masuk ke gear terakhir. Pada keadaan jalan mendatar, Maintain kelajuan kenderaan mengikut kebiasaan yang kita bawa, sebagai contoh maintain kelajuan 100 – 110 km/j, pedal minyak tekan sedikit sahaja (dalam 20-40%, pada saat ini apabila kita tekan pedal minyak kenderaan akan bertambah laju, lepas sedikit pedal minyak, kenderaan makin perlahan) lihat meter, kelajuan Cruising ini biasanya AFR 15-14.Apabila keadaan jalan naik sedikit bukit, tekan pedal minyak, AFR akan menurun sehingga 13, 12. dan terus tekan pedal minyak sehingga 100% dan lihat bacaan AFR tidak jatuh bawah dari 12.5. Baik, tamat sudah sesi melihat AFR. Dari sini boleh dibuat kesimpulan, # pada RPM rendah, AFR akan bermain disekitar lean hingga idle (15 – 14). Bacaan AFR lebih dari 18 pada RPM rendah adalah bahaya bagi enjin, menyebabkan enjin cepat panas, dan berlaku knocking yang boleh merosakan enjin # pada RPM tinggi (100% throttle terbuka) AFR akan bermain disekitar 13 – 12.5. (bacaan terbaik bagi menjana power dari enjin). Bacaan dari 12 – 10 akan menyebabkan enjin kehilangan power, rasa seolah-olah spark plug mendap kerana petrol terlebih masuk, ada bunyi sedikit letupan kecil, seperti terputus-putus dari ekzos, tapi kenderaan terasa berat untuk bergerak laju (berdasarkan pengalaman sendiri). AFR 15 – 13 pada RPM tinggi boleh jadi jimat penggunaan petrol tapi kurang power, bacaan AFR 15 keatas adalah bahaya dan boleh merosakkan enjin # pada kelajaun enjin santai (cruising) AFR bermain di sekitar 16.5-14. Penggunaan petrol akan jadi lebih jimat. Dalam pemanduan biasa dan harian, kebanyakan masa enjin berada dalam keadaan Cruising, jadi bila ditune AFR dalam nisbah yang betul, akan membantu untuk menjimatkan penggunaan petrol. Bagi meter Air Fuel Ratio yang lebih advance, segala rekod berkaitan AFR boleh di rekod dan dimainkan semula, boleh dibuat analisis, dan memudahkan kita untuk membuat pembetulan AFR kelak. Contohnya, Innovate LM-1, LM-2, AEM dan pelbagai lagi gajet yang memudahkan kita untuk membuat kerja tuning. *bagi enjin yang tidak diubahsuai (standard) Sistem EFI telah dilengkapi dengan Oxygen sensor, yang mana dengan sendirinya akan membuat Fuel correction bagi membantu penjimatan petrol secara selamat. Oleh itu apa dapat dibaca oleh meter AFR adalah dari BASE MAP (peta asas) yang telah disetkan oleh Jurutera pembuat kenderaan didalam Electronic Computer Unit (ECU). Ok, itu bagi kereta yang menggunakan sistem EFI. Bagi Sistem Karburetor, samada Kereta atau Motorsikal, terdapat cara ‘Manual’ untuk melihat samada campuran udara dan petrol cukup ataupun tidak,

Assalamualaikum dan selamat sejahteraAlhamdulillah, bertemu lagi kita pada kali ini,Diharap pembaca sekalian dalam keadaan sihat dan sejahtera hendaknya.Kali ini saya akan sambung berkongsi pengalaman berkenaan Tuning Air Fuel Ratio. Sebelum melangkah lebih jauh, adalah baik kita kita mengetahui apakah target bacaan air fuel ratio yang sesuai bagi setiap load enjin / cara pemanduan. Gambar rajah dibawah adalah berkaitan Air Fuel Ratio yang patut di target semasa tune untuk enjin Turbo. Dan graf ini amat penting dan harus menjadi panduan semasa tuning air fuel ratio. Dalam bab ini, saya akan cerita dengan detail berkaitan tuning sistem jenis piggyback iaitu EManage Blue /M7 Em-Con/ AVS Management. Konsep asasnya sama juga dengan SAFC cuma, fungsinya lebih banyak dan lebih advance. Sistem piggyback juga lebih mudah difahami kerana ianya masih bergantung kepada ECU asal kereta dan tugas asas EManage ini hanya menipu bacaan daripada sensor sahaja. Pemasangannya pun cukup mudah, hanya perlu tapkan wayar positif dan negatif, tapkan wayar utk bacaan TPS dan RPM, potong masuk dan sambung wayar keluar dari sensor Air Flow dan Ignition ke ECU. Ianya tidak serumit Stand alone ECU yang perlu diolah pelbagai jenis Peta/Map kerana ECU Stand alone membaca terus daripada setiap sensor dan mengeluarkan arahan terus kepada enjin. Perkara pertama yang perlu tahu berkenaan EManage adalah setting asas bagi EManage, seperti jenis Air Flow/hot wire/Manifold absolute Pressure yang digunakan, jenis Ignition, bilangan silinder dan lain-lain setup asas. Ianya boleh diketahui melalui Manual Book Greedy EManage. Perkara kedua adalah mengambil bacaan bukaan Throttle Position Sensr (TPS). ianya perlu dilakukan agar Emanage tahu berapa bukaan TPS selari dengan bacaan ECU agar penipuan daripada Emanage terhadap ECU berkesan. Perkara ketiga adalah mengambil MAP yang kita akan gunakan utk tune nanti. Terdapat 7 MAP dalam Emanage Blue iaitu:1. Air Flow Adjustment Map2. Ignition Timing Adjustment Map3. Vtec/Mivec Seting4. Anti Engine Stall Setting5. Boost Limiter Cut Setting6. Additional Injection MAP + Acceleration MAP7. Sub Injector MAP Kebiasaannya, MAP dari no 1 hingga 4 sahaja yang biasa orang ramai gunakan. Saya akan menerangkan dengan lebih terperinci kesemua MAP dan kegunaan setiap satu MAP dan cara tuning Air Fuel Ratio (AFR). 1. Air Flow Adjustment Map Air Flow MAP mengambil kira bacaan bukaan TPS/Load dan juga kelajuan enjin RPM. dengan itu, kita boleh adjust AFR yang bersesuaian dalam semua keadaan load dan kelajuan enjinFungsi Air Flow MAP adalah untuk mengawal kemasukan bahan api kedalam enjin dengan cara menipu bacaan volt. Carta berfungsinya adalah dari Map  Sensor/ Maf Sensor masuk ke Emanage (bagi membolehkan kita mengawal voltage yang terhasil dari sensor) dan keluar semula ke ECU (utk bagi bacaan yang telah di adjust). Sebab ECU akan baca dari sensor bagi mengetahui kadar udara yang masuk kedalam enjin. Faham ke ni?hehehe.Jika anda lihat MAP diatas ada contoh MAP yang telah di adjust dari -50%, 0% hingga 50%  volt/current. Persoalannya, bagaimana kita nak tahu apa yang kita adjust tu selari ke tidak dengan kehendak pengguanaan petrol bagi enjin tersebut? Jawapannya… disilah perlunya kita mengetahui bacaan nisbah petrol dan udara melalui asap ekzos yang terhasil dari pembakaran enjin. Kita perlu menggunakan Oxygen Sensor jenis Wideband bagi mendapat bacaan yang tepat. Contoh yang sy gunakan adalah dari jenis Innovate LM2. Dengan Innovate LM2, kita boleh pilih untuk melihat meter bacaan Air Fuel Ratio (AFR) ketika memandu ataupun record bacaan ataupun kita boleh melihat menggunakan Laptop dalam bentuk graf. Bagi saya, lebih mudah menggunakan Laptop dengan melihat dalam bentuk Graf bacaan AFR kerana perubahan bacaan AFR berubah dengan begitu pantas mengikut cara pemanduaan/ load enjn dan hanya boleh diketahui dengan detail melalui graf. Senang untuk adjust MAP dengan lebih tepat. Innovate LM2 juga boleh membaca bacaan bukaan Throttle (TPS) dan RPM yang mana fungsi ini sangat memudahkan bagi mendapatkan bacaaan AFR yang tepat bagi setiap Load dan kelajuan enjin. Cara-caranya; 1. Bagi Idling, bacaan AFR adalah 14 – 22 (bergantung kepada jenis sistem ekzos, jika piping lurus sahaja dapat lah bacaan yang tepat 13-16, jika ada catalityc converter/ bullet / s type mufler bacaaan menjadi lean sehigga 22) sebab asap ekzos di sekat, jadi bacaaan kurang tepat. 2. Bagi pemanduan biasa, (dari kereta bergerak dan pertukaran gear  ke gear, bacaan antara 16 – 12.5. 3. Bacaan ketika pecutan perlu diambil dari gear 3 atau gear 4. Contohnya, bawa kereta dalam gear 3 dan maintain 2500 RPM. Tekan pedal minya rapat ke lantai (TPS 100% buka) sehigga ke RPM cut. katakan 7500 RPM cut, lepas pedal minyak. selepas itu, buat analisa bacaan AFR. Biasanya utk bacaan enjin tanpa turbo (NA), target AFR dari 2500 RPM hingga 7500 RPM adalah sekitar 13.5 – 12.5, manakala bacaan enjin turbo 12.5 hingga 10. Contoh graf AFR enjin turbo adalah seperti ini 4. Ambil bacaan semasa kereta bergerak dengan kelajuan sederhana, katakan maintain dalam 110kmh pada gear 5. biaanya bacaan AFR adalah 13.5 hingga 15. Apabila kita telah mengetahui bukaan throttle dan RPM mana yang bacaan AFR tidak cukup atau lebih, disitulah kita perlu adjust dengan menambah dari 0 – 50 % atau kurangkan -1 – 50% minyak di Air Flow MAP. Contoh bacaan AFR diatas, Target AFR 12.5, bacaan yang dapat bermula 3500 RPM, TPS 37%  keatas bacaan menjadi kurang dari 12.5 (Rich). Keadaan ini enjin akan menyebabkan kenderaan terasa sedikit berat. Jadi yang perlu di buat adalah, dengan mengurangkan minyak bermula 3500 RPM, TPS 40% keatas. Contohnya dengan meletak nilai -20. Ulang semula langkah 1 hingga 4 sehingga bacaan AFR dapat seperti yang kita inginkan. Tentu ada yang akan bertanya bagaimana “rasa berat dan ringan” tu? takkan dengan adjust minyak berpandukan target AFR boleh menyebabkan enjin lagi power?  Itu semua saya akan jawab selepas saya huraikan Tune Ignition MAP. 2. Ignition Timing Adjustment Map Emanage boleh advance dan retard Igintion timing mengikut RPM dan TPS/Load. Bagi yang yang pertama kali mendengar istilah “Ignition Timing”, ianya adalah sistem pengapian untuk mengarahkan spark plug membakar campuran petrol dan udara didalam enjin mengikut kelajuan enjin. Katakan semasa enjin Idling, biasanya spark plug akan mula membakar pada 10 degree sebelum TDC. semakin laju putaran enjin, pembakar juga perlu lebih awal (advance) bagi membolehkan kesemua campuran petrol dan udara
